LCD彩色液晶屏控制原理详解:技术背后的奥秘

文章出处:行业资讯 网责任编辑: 海飞智显 阅读量: 发表时间:2024-08-30 11:35:26

  液晶显示技术(LCD)因其出色的显示效果和节能特点,已成为现代电子设备中的主要显示技术之一。尤其是在智能手机、平板电脑、电视和显示器等设备中,LCD彩色液晶屏以其鲜艳的色彩和高分辨率受到广泛应用。在这篇文章中,我们将探讨LCD彩色液晶屏的控制原理,揭示其背后涉及的技术和过程。

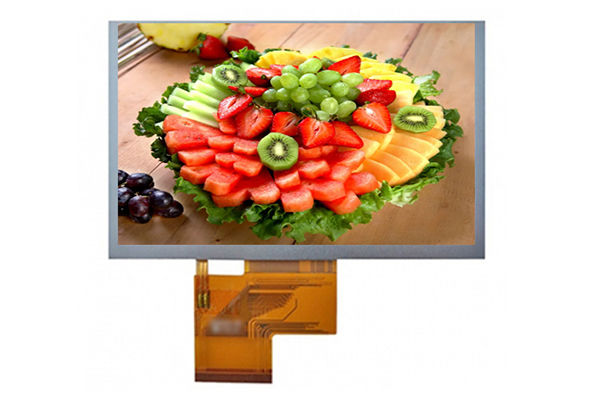

LCD彩色液晶屏

  1. LCD彩色液晶屏的基本构造

  要理解LCD彩色液晶屏的控制原理,首先要了解其基本构造。LCD屏幕主要由以下几个部分组成:

  1.1 背光源

  在大多数LCD面板中,由于液晶材料本身不发光,因此需要一个背光源为其提供光线。背光源通常使用LED灯,这种灯具有亮度高、功耗低的特点。

  1.2 液晶分子层

  液晶分子是LCD的核心部分。这些分子具有光学上独特的性质,能在电场作用下改变其排列方式,从而控制光的透过与反射。当电流通过液晶分子层时,分子的排列会发生变化,进而影响光线的通过。

  1.3 彩色滤光片

  为了实现彩色显示,LCD屏幕通常采用红、绿、蓝三种基础色的滤光片。通过控制每个像素中 RGB (红绿蓝)三种颜色的光线强度,可以混合出各种颜色,从而形成完整的图像。

  1.4 控制电路

  控制电路是液晶屏的“大脑”,主要负责控制电流的流动和液晶分子层的驱动。控制电路通常由微处理器、驱动IC及其他电子元件构成,它们共同完成对显示内容的控制和调节。


  2. LCD的工作原理

  LCD彩色液晶屏的工作原理主要可以分为以下几个步骤:

  2.1 信号输入

  当设备(如手机或电脑)发送显示信号时,控制电路首先接收到这些信号。信号包含了每个像素应显示的颜色信息。

  2.2 光源激活

  控制电路开启背光源,为液晶面板提供必要的光线。这一过程通常在液晶面板的整个显示区域内均匀分布。

  2.3 控制液晶分子的排列

  根据信号,将直流电或交流电施加到液晶分子层中,形成电场。不同的电压值会导致液晶分子的排列发生差异,从而改变入射光的传播方向。液晶分子的排列变化会使不同波长的光线以不同的方式传播,从而影响显示图像的色彩。

  2.4 色彩滤光片的选择

  经过液晶分子层的光线会经过颜色滤光片。每个像素由三个子像素组成,分别对应红、绿、蓝三种色彩。控制电路通过调节参与每个子像素的电流量来实现色彩的混合,形成所需的最终颜色。

  2.5 图像显示

  最后,经过处理的光线通过彩色滤光片发出,从而在显示屏上生成所需的图像。人眼感知到这些颜色的组合后,便形成了完整的画面。


  3. LCD屏的驱动方式

  LCD液晶屏的驱动方式主要有两种:主动矩阵驱动和被动矩阵驱动。它们在控制精度和响应速度上存在显著差异。

  3.1 主动矩阵驱动

  主动矩阵驱动采用薄膜晶体管(TFT)作为开关,能够为每个像素单独供电。这种方式的优点在于其响应速度快,显示效果佳,适用于高分辨率和高刷新率的显示需求,如电视和电脑显示器。

  3.2 被动矩阵驱动

  被动矩阵驱动是通过行与列的电极来控制像素的开关。这种方式的优点是结构简单,成本低,适用于对显示要求不高的设备,如一些基本的应用设备和小型屏幕。


  4. LCD屏的优缺点

  尽管LCD技术广泛应用于各类电子设备,但它也有其优缺点。

  4.1 优点

  - 节能:相比于传统的CRT显示器,LCD屏的功耗明显降低,使用寿命更长。

  - 轻薄:液晶屏因其薄型化设计,易于嵌入各种设备,尤其是移动设备。

  - 高清晰度:LCD技术可以提供更高的分辨率,支持更细腻的画面显示。

  4.2 缺点

  - 视角限制:液晶屏的可视角度相对较小,侧面观看时色彩会出现显著变化。

  - 响应时间:在快动作场景下,液晶屏可能出现拖影现象,影响整体观看体验。

  - 制作成本:虽然近年来LCD面板的价格逐渐降低,但高端的液晶显示器仍然具有较高的生产成本。


  5. 未来的发展趋势

  随着科技的进步,液晶屏技术也在不断发展。近年来,OLED(有机发光二极管)技术逐渐兴起,取代了部分LCD市场。尽管如此,LCD由于其成本优势和成熟的生产工艺,依然在许多领域发挥着重要作用。未来,液晶显示技术或将朝着更高分辨率、更广视角以及更低能耗的方向发展。

  LCD彩色液晶屏控制原理是一个复杂而有趣的领域,其背后涉及到的技术和细节决定了我们日常生活中所有电子设备的使用体验。通过了解液晶屏的工作原理和构造,能够更好地理解其在现代科技中的重要性。随着不断的发展和创新,液晶显示技术必将继续为我们带来更美好的视觉体验。
