tft显示屏怎样做防电磁干扰?

文章出处:行业资讯 网责任编辑: 海飞智显 阅读量: 发表时间:2021-10-23 15:30:12

tft显示屏,人们不仅会受到电磁场的影响,还会受到其它通讯设备的影响,这就是EMI。运行时,它们会成为电磁源,在其周围形成磁场,并向外辐射电磁波。场强和辐射力的大小取决于设备的功率。

tft显示屏是整个系统的纯输入或无源元件。tft显示屏本身没有纠错功能,也就是tft显示屏能够接收到任何满足满意动作时序关系的信号,无需判断是对错。信号和数据不正确会造成控制指令错误或显示图像不正确,从而产生错误显示效果。排除干扰,首先要找出干扰源和影响部位,再通过有效的手段排除、弱化、屏蔽和补救。

tft显示屏没有显示,对调对比度没有反应。出现这一现象的原因是整机时,tft显示屏电源线或信号线受到电磁干扰,导致tft显示屏复位。重置结果是在关闭显示的同时初始化模块的内部寄存器。

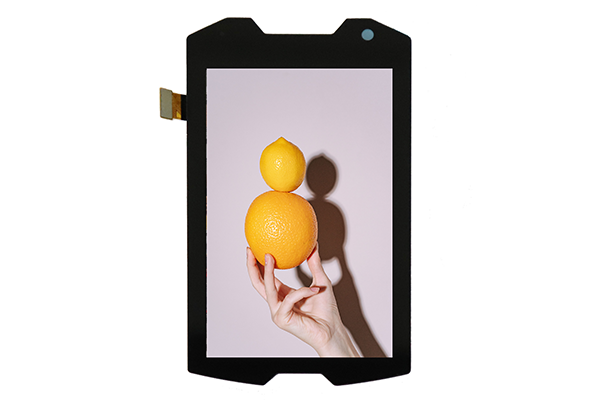

HF-14025-Z002-A0

建议采用以下方法:如果对电源线施加干扰,建议将稳压电容(10uf)和滤波电容(0.1uf0.01pf)合并到tft显示屏最附近的电源线VDD。若对信号线有干扰,建议在最接近tft显示屏位置的信号中加入VSS信号,电容选择0.1uf0.01uf。上述电容值是根据实际试验结果确定的。

图画会产生错字或混乱(资料错误),或图画移动,上下颠倒。有时候不能恢复,只能清屏重写,甚至需要重电,初始化寄存器才能恢复。这主要是由于对控制信号的干扰,比如/WR,RD,E,或者/CS,这些信号都产生了干扰。

在这些信号线上,干扰信号很容易产生不正确的波形,导致错误地修改寄存器参数,错误地将显示单元写入数据。系统运行时,多数程序只写到本地显示区的数据,不存在对其它地址进行写操作,也不存在仅对初始化寄存器进行重复设置的情况。
